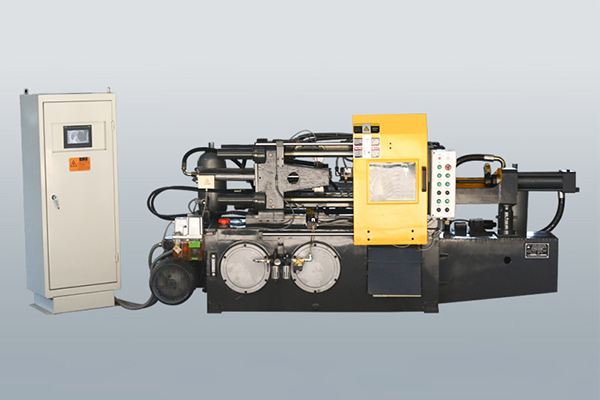

本機器可適用于汽車、摩托車、儀器儀表、家用電器和日用五金等工業部門,大批量生產鋁、鋅、銅等有色合金壓鑄件。
機器采用PC可編程序控制器實現機器程序控制,液壓傳動驅動系統,合型用曲肘擴力機構,四拉杠導向彈性受力框架結構,合型剛性好,鎖型可靠,運轉速度快,鑄件頂出采用液壓頂出器。調模采用液壓馬達自動調模。壓射采用三級壓射增壓液壓系統,增壓力恒定,壓射速度高,增壓靈敏,最高壓射速度>6M/S,增壓建壓時間<25ms。該機性能優良,生產效率高,使用穩定可靠,是國內較為先進的壓鑄機。
項目 | 單位 | YSC38 | |
合型力 | kN | 400 | |
動型板尺寸(水平×垂直) | mm | 270×270 | |
拉桿內間距(水平×垂直) | mm | 210×210 | |
壓型厚度(最小/最大) | mm | 120/320 | |
動型板行程 | mm | 240 | |
頂出行程 | mm | 50 | |
頂出力 | kN | 35 | |
壓射力(增壓) | kN | 40 | |
壓射行程 | mm | 250 | |
壓射位置 | mm | 0 -35 | |
標準壓室直徑 | mm | 25 | 30 |
一次金屬注入量(鋁) | kg | 0.2 | 0.4 |
壓射比壓 | MPa | 57 | 80 |
鑄件最大投影面積 | cm2 | 68 | |
空循環時間 | s | 4 | |
液壓系統工作壓力 | MPa | 8.5 | |
電機功率 | kW | 7.5 | |
機器重量 | kg | 2030 | |
機器外形尺寸(長×寬×高) | mm | 3150×1100×1300 |
